Rôle stratégique de l’armoire de distribution électrique dans les chantiers modernes
L’armoire de distribution électrique est devenue un pivot discret mais essentiel sur tout chantier de bâtiment. Dans une installation électrique de basse tension, cette armoire électrique centralise la distribution, protège les circuits et conditionne la continuité de service. Elle structure l’alimentation des grues, des coffrets de chantier, des tableaux divisionnaires et des équipements techniques sensibles, tout en assurant la sélectivité des protections.
Une armoire de distribution bien conçue regroupe le coffret électrique principal, le tableau électrique général basse tension (TGBT) et les différents modules de protection. Chaque armoire doit intégrer des dispositifs comme l’interrupteur différentiel, les disjoncteurs modulaires, les parafoudres et parfois des relais de contrôle ou de mesure, tous montés sur rail DIN normalisé. Cette architecture modulaire facilite la maintenance, limite les temps d’arrêt et sécurise les interventions des équipes sur site grâce à une organisation claire des rangées de modules.
Dans le bâtiment, la frontière entre coffret et armoire reste surtout une question de capacité, de volume et de niveau d’équipement. Un coffret étanche de petite taille suffit pour un local technique simple, alors qu’une armoire électrique de distribution doit accueillir plusieurs rangées de modules, des plaques de câbles dimensionnées et des borniers de puissance. Plus le projet est complexe, plus le produit doit être pensé comme un système global, incluant la fixation, la ventilation, la sélectivité des disjoncteurs et la réserve de stock pour les extensions futures.
Les maîtres d’ouvrage exigent aujourd’hui des solutions électriques étanches, robustes et traçables, avec une fiche technique claire pour chaque produit installé. Les bureaux d’études comparent le prix global de l’armoire, incluant le coffret, la plaque de montage, les accessoires de fixation, les kits d’étanchéité par étoupe et les dispositifs de coupure d’urgence. Cette approche en coût complet change la manière de spécifier une armoire de distribution, en intégrant dès la conception les contraintes de maintenance, de mise à jour des codes d’identification et de démontage partiel pour inspection.
Sur les grands projets tertiaires, une armoire de distribution électrique peut regrouper plusieurs tableaux électriques spécialisés, par exemple pour le CVC, l’éclairage ou les prises de courant. Chaque tableau est alors organisé en rangées de modules, avec une plaque de montage rigide et des rails DIN continus pour faciliter le câblage et le repérage. Cette hiérarchisation de la distribution électrique limite les risques de défaut généralisé, simplifie les diagnostics en phase d’exploitation et prépare l’intégration de fonctions de comptage ou de supervision énergétique.
Normes, sécurité et architecture des tableaux de distribution
La conception d’une armoire de distribution électrique est encadrée par un ensemble de normes qui structurent chaque choix technique. Le tableau électrique principal doit respecter les prescriptions de la norme NF C 15-100 pour le bâtiment (en particulier les parties 52 et 53 sur le choix et l’installation des matériels), tandis que les coffrets électriques de chantier suivent des exigences spécifiques de robustesse et de sécurité. Cette base réglementaire impose des distances d’isolement, des calibres de protection, des schémas de liaison à la terre et des règles de repérage qui influencent directement le montage interne.

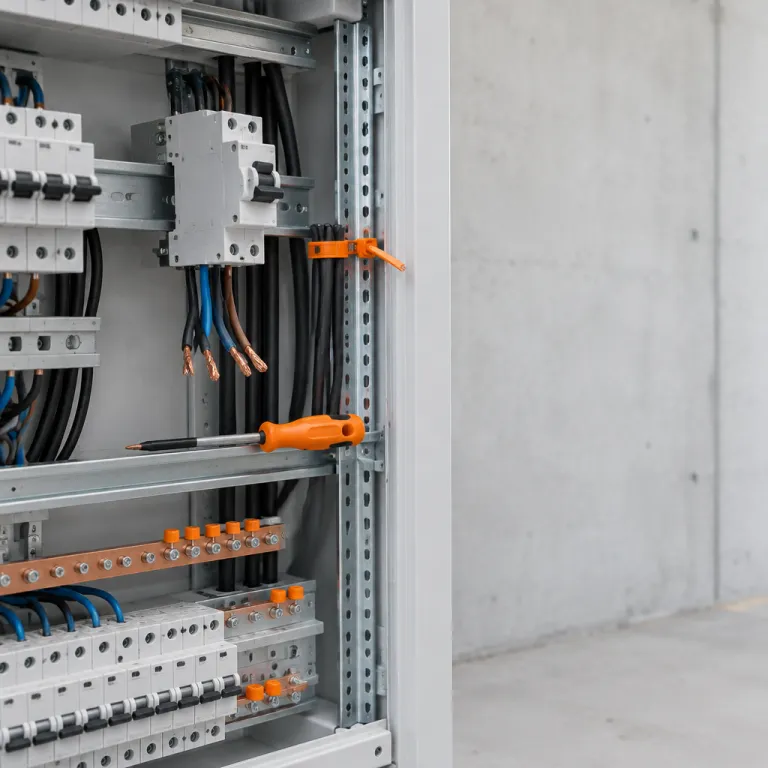

Dans une armoire électrique moderne, la plaque de montage accueille les modules de protection, les borniers et parfois des automates ou des terminaux de communication. Le rail DIN devient l’ossature de ce tableau électrique, supportant interrupteurs différentiels, disjoncteurs, contacteurs de puissance et blocs de mesure. Pour approfondir la question des connexions, un test de bornier de tableau dans les installations électriques du bâtiment reste une étape clé pour fiabiliser chaque coffret électrique et chaque armoire, conformément aux recommandations de l’UTE et aux guides d’application de la NF C 15-100.
Les enveloppes doivent être électriques étanches ou au minimum résistantes aux projections, surtout dans les locaux techniques humides ou poussiéreux. Un coffret étanche qui résiste aux chocs et aux atmosphères agressives protège non seulement les composants, mais aussi les opérateurs qui manipulent la serrure et les organes de commande. Le choix d’une armoire électrique étanche qui résiste aux brouillards salins ou aux produits de nettoyage devient crucial dans les parkings, les cuisines collectives ou les locaux industriels, en cohérence avec les indices de protection IP/IK définis par les normes EN 60529 et EN 62262.
La sécurité passe également par une bonne gestion des plaques de câbles et des entrées par étoupe, afin d’éviter les échauffements et les contraintes mécaniques sur les conducteurs. Une plaque de montage bien dimensionnée laisse de la place pour les courbes de câbles, les repiquages et les futures extensions de modules. Les kits de fixation et les systèmes de repérage par code couleur ou numérotation facilitent ensuite les interventions rapides sans risque de confusion, en particulier lors des opérations de consignation et de remise en service.
Dans les bâtiments à forte densité d’équipements, l’armoire de distribution doit aussi intégrer des dispositifs de coupure d’urgence clairement identifiés. Un interrupteur différentiel général, associé à des disjoncteurs sélectifs, permet de limiter l’impact d’un défaut à une seule rangée de modules. Cette sélectivité, combinée à une bonne répartition des charges sur les tableaux électriques et à un schéma unifilaire documenté, réduit les déclenchements intempestifs et améliore la disponibilité globale de l’installation.
Matériaux, enveloppes et résistance : du coffret plastique à l’armoire en acier laminé
Le choix des matériaux d’une armoire de distribution électrique conditionne sa durée de vie et son comportement en environnement agressif. Les coffrets en plastique technique restent courants pour les petits tableaux électriques résidentiels, mais le bâtiment tertiaire et industriel privilégie souvent l’acier laminé. Ce matériau offre une rigidité élevée, une bonne tenue mécanique et une excellente compatibilité avec les systèmes de fixation murale ou sur châssis, conformément aux exigences de la norme produit EN 61439-1/2 pour les ensembles d’appareillage basse tension.
Une armoire électrique en acier laminé reçoit généralement une peinture époxy cuite au four, qui protège la tôle contre la corrosion et les rayures. Cette finition renforce la résistance de l’enveloppe électrique étanche, notamment dans les parkings, les ateliers ou les zones de lavage. Pour les environnements très exposés, certains fabricants proposent des armoires électriques en acier inoxydable ou en électrozingué, avec des serrures renforcées, des charnières inox et des joints d’étanchéité plus performants pour maintenir l’indice IP dans la durée.
Le coffret étanche en plastique conserve toutefois des avantages en poids, en prix et en facilité de perçage pour les entrées de câbles par étoupe. Dans les chantiers temporaires, ces coffrets électriques légers se transportent facilement et se fixent rapidement grâce à des kits de fixation standardisés. Ils accueillent des rails DIN, quelques modules de protection et parfois un petit tableau électrique de répartition pour les prises et l’éclairage, avec un niveau d’équipement adapté aux contraintes de mobilité.
Pour les moteurs et les équipements de puissance, la qualité de l’armoire de distribution électrique influe directement sur la fiabilité des démarrages et des protections. Le câblage en étoile triangle, largement utilisé pour limiter les appels de courant des moteurs électriques dans le BTP, exige des tableaux bien ventilés et des plaques de montage rigides. Un article dédié au câblage étoile triangle comme levier discret de fiabilisation des moteurs électriques dans le BTP montre combien l’architecture interne de l’armoire électrique, la dissipation thermique et la sélectivité des disjoncteurs moteurs restent déterminantes.
Les solutions en électrique métal, qu’il s’agisse d’un coffret électrique ou d’une grande armoire de distribution, doivent aussi intégrer une bonne continuité de terre. Les plaques de câbles, les rails DIN et les châssis métalliques sont reliés par des conducteurs de protection, garantissant la sécurité en cas de défaut d’isolement. Cette approche globale transforme l’armoire électrique en véritable barrière de sécurité, où chaque élément métallique, de la serrure à la plaque de montage, participe à la protection des personnes et au respect des prescriptions de la NF C 15-100 sur les liaisons équipotentielles.
Étanchéité, gestion des câbles et modularité : des détails qui changent tout
Une armoire de distribution électrique performante se juge souvent sur des détails d’apparence secondaire. L’étanchéité, la gestion des câbles et la modularité des plaques de montage influencent directement la fiabilité et la facilité de maintenance. Dans le BTP, ces paramètres prennent une importance particulière, car les locaux techniques sont rarement idéaux et les contraintes d’exploitation évoluent rapidement, notamment avec l’ajout de nouveaux usages électriques.
Le choix d’un coffret étanche qui résiste aux projections d’eau, aux poussières et aux chocs doit être cohérent avec l’environnement réel du bâtiment. Une armoire électrique étanche qui résiste aux atmosphères corrosives nécessite des joints adaptés, des entrées de câbles par étoupe de qualité et une peinture époxy durable sur les parties en acier. Les fabricants proposent des gammes complètes de coffrets et d’armoires électriques étanches, avec des indices de protection IP et IK clairement indiqués sur chaque fiche produit et vérifiés par essais selon les normes en vigueur.
La plaque de montage joue un rôle central dans l’organisation interne du tableau électrique. Une plaque de montage bien dimensionnée permet de répartir les rangées de modules, de réserver des zones pour les borniers et de prévoir des espaces pour les extensions futures. Certains fabricants livrent des plaques préperforées ou des plaques pleines à usiner, offrant une grande liberté de montage pour les intégrateurs et facilitant l’implantation des appareillages de commande ou de communication.
La gestion des plaques de câbles et des chemins de câbles à l’intérieur de l’armoire de distribution conditionne aussi la lisibilité de l’installation. Des kits de fixation et des accessoires de maintien permettent de séparer les circuits de puissance et de commande, réduisant les risques de perturbations électromagnétiques. Une armoire électrique bien câblée se reconnaît à ses faisceaux ordonnés, à ses codes de repérage clairs et à l’accès aisé aux interrupteurs différentiels et aux disjoncteurs, ce qui simplifie les contrôles périodiques et les mesures d’isolement.
Dans les projets de rénovation, la modularité des coffrets électriques et des armoires de distribution devient un atout majeur pour intégrer de nouveaux modules. Les rails DIN supplémentaires, les plaques de montage amovibles et les réserves de place pour des rangées de modules additionnelles facilitent les mises à niveau. Cette capacité d’évolution limite les travaux lourds et permet d’adapter progressivement le tableau électrique aux nouveaux usages, comme la recharge de véhicules électriques, l’autoconsommation photovoltaïque ou la gestion technique centralisée.
Digitalisation, préfabrication et logistique : comment le BTP réinvente ses armoires électriques
La transformation numérique du BTP touche désormais directement la conception et la gestion des armoires de distribution électrique. Les bureaux d’études utilisent des outils de modélisation pour intégrer chaque armoire électrique dans la maquette numérique du bâtiment (BIM). Cette approche permet de vérifier les volumes, les accès de maintenance, les dégagements réglementaires et les interfaces avec les autres corps d’état dès la phase de conception.
La préfabrication en atelier des coffrets électriques et des tableaux de distribution se généralise, afin de réduire les temps de montage sur chantier. Les fabricants livrent des armoires électriques prééquipées, avec les plaques de montage percées, les rails DIN installés et une partie des modules déjà câblés. Cette industrialisation améliore la qualité, réduit les erreurs de câblage et sécurise la traçabilité des composants grâce à des codes de repérage unifiés et à des fiches de tests fonctionnels réalisées avant expédition.
La logistique joue un rôle croissant dans la réussite des projets, notamment pour la gestion du stock de coffrets, d’armoires et d’accessoires. Les entreprises de génie électrique suivent désormais en temps réel les niveaux de stock de plaques de câbles, de kits de fixation, d’étoupes et de modules de protection. Cette maîtrise du flux de produits limite les ruptures, optimise les prix d’achat et garantit la disponibilité des bons composants au bon moment, en particulier sur les chantiers à délais contraints.
Les grands pôles industriels, comme la zone industrielle de Montrouge qui transforme le BTP au sud de Paris, deviennent des laboratoires de ces nouvelles pratiques. Les armoires de distribution électrique y sont conçues comme des systèmes évolutifs, intégrant des capteurs, des compteurs communicants et parfois des modules de supervision. Cette convergence entre électricité, numérique et logistique redéfinit le rôle du tableau électrique dans la performance globale du bâtiment, notamment en matière de suivi énergétique.
Pour les installateurs, cette mutation impose de nouvelles compétences, depuis la lecture de fiches techniques complexes jusqu’à la maîtrise des logiciels de configuration. L’armoire électrique n’est plus seulement un coffret métallique avec quelques disjoncteurs, mais un produit technique à forte valeur ajoutée. Les entreprises qui investissent dans la formation, la standardisation de leurs armoires de distribution et la mise à jour de leurs procédures gagnent en fiabilité, en productivité et en image auprès des maîtres d’ouvrage.
Coût global, maintenance et choix techniques : arbitrer entre prix, performance et durabilité
Le choix d’une armoire de distribution électrique ne peut plus se limiter à une comparaison de prix unitaires. Les maîtres d’ouvrage et les entreprises doivent raisonner en coût global, en intégrant l’achat, l’installation, la maintenance et les futures évolutions. Une armoire électrique légèrement plus chère à l’achat peut s’avérer beaucoup plus économique sur la durée de vie du bâtiment, surtout lorsque les arrêts d’exploitation ont un coût élevé.
Les enveloppes en acier laminé avec peinture époxy offrent par exemple une meilleure résistance mécanique et une durée de vie plus longue que certains coffrets en plastique basique. Une armoire électrique en acier, bien conçue et correctement ventilée, supporte mieux les cycles thermiques et les contraintes d’exploitation. Ce surcoût initial se compense par une réduction des interventions de maintenance, des remplacements prématurés et des arrêts d’exploitation, comme le montrent les retours d’expérience compilés par la profession depuis le milieu des années 2010.
La qualité des accessoires, comme les serrures, les plaques de câbles, les étoupes et les kits de fixation, influence aussi la fiabilité globale de l’armoire de distribution. Des composants bon marché peuvent générer des infiltrations, des desserrages ou des ruptures mécaniques, avec des conséquences lourdes sur la sécurité électrique. À l’inverse, un coffret étanche bien équipé, avec une plaque de montage robuste et des modules de protection de qualité, réduit les risques de défaut et les coûts de dépannage, tout en améliorant la disponibilité des installations critiques.
La maintenance préventive des tableaux électriques devient un enjeu majeur dans les bâtiments complexes. Un plan de contrôle régulier des interrupteurs différentiels, des serrages de borniers et de l’état des plaques de montage permet de détecter les dérives avant la panne. Les armoires de distribution conçues avec des rangées de modules bien accessibles, des codes de repérage clairs et des fiches produits détaillées facilitent ces opérations et réduisent les temps d’immobilisation lors des visites réglementaires.
Enfin, la capacité d’une armoire électrique à évoluer avec les usages du bâtiment doit être intégrée dès la conception. Prévoir des réserves de modules, des rails DIN supplémentaires, des plaques de câbles surdimensionnées et des espaces pour de futurs coffrets annexes évite des travaux lourds. Cette vision à long terme transforme l’armoire de distribution électrique en véritable plateforme technique, capable d’accompagner les mutations énergétiques et numériques du secteur du BTP, notamment l’essor de la mobilité électrique et de la gestion active des consommations.
Chiffres clés sur les armoires de distribution électrique dans le BTP
- Selon les données de la Fédération Française du Bâtiment (FFB, enquête technique 2019 sur les lots électriques), la part des équipements électriques et des tableaux de distribution représente en moyenne entre 15 et 25 % du budget des lots techniques d’un bâtiment tertiaire, ce qui en fait un poste stratégique pour l’optimisation du coût global.
- Les études de l’Agence Qualité Construction (AQC, baromètre 2020 des pathologies du bâtiment) montrent qu’environ un quart des désordres électriques recensés en exploitation sont liés à des problèmes de câblage, de serrage ou de repérage dans les armoires et coffrets, soulignant l’importance d’un montage soigné et d’une maintenance préventive.
- Les fabricants d’enveloppes électriques indiquent, dans leurs retours d’expérience consolidés entre 2018 et 2022, que les armoires en acier laminé avec peinture époxy peuvent offrir une durée de vie en service supérieure de 30 à 40 % par rapport à certaines solutions plastiques d’entrée de gamme, notamment dans les environnements industriels ou de parking.
- Dans les bâtiments neufs à forte technicité, les bureaux d’études estiment que la préfabrication en atelier des tableaux électriques et des coffrets de distribution permet de réduire de 20 à 30 % le temps de câblage sur chantier, tout en diminuant significativement le taux de non qualité, comme le confirment plusieurs retours de chantiers pilotes publiés depuis 2017.
FAQ sur l’armoire de distribution électrique dans le bâtiment
Quelle différence entre un coffret électrique et une armoire de distribution électrique ?
Un coffret électrique désigne généralement une enveloppe de petite ou moyenne taille, destinée à accueillir un tableau électrique limité en nombre de modules. L’armoire de distribution électrique, plus volumineuse, regroupe plusieurs rangées de modules, des plaques de montage plus grandes et parfois plusieurs tableaux spécialisés. Dans le BTP, le coffret est souvent utilisé pour des sous-ensembles locaux, tandis que l’armoire assure la distribution principale ou de zone, avec des fonctions de coupure générale et de comptage.
Pourquoi privilégier une armoire électrique en acier laminé avec peinture époxy ?
Une armoire électrique en acier laminé offre une meilleure rigidité mécanique et une résistance accrue aux chocs, aux vibrations et aux contraintes d’exploitation. La peinture époxy appliquée sur l’acier protège efficacement contre la corrosion, notamment dans les parkings, les locaux techniques humides ou les environnements industriels. Ce type d’enveloppe convient particulièrement aux tableaux de distribution basse tension de forte puissance ou à forte densité de modules, où la tenue mécanique et la durabilité sont déterminantes.
Comment dimensionner les rangées de modules dans un tableau électrique de bâtiment ?
Le dimensionnement des rangées de modules dépend du nombre de circuits, des fonctions de protection et de commande, ainsi que des réserves prévues pour les extensions futures. Les bureaux d’études établissent un schéma unifilaire, puis traduisent ce schéma en nombre de modules, en largeur de rail DIN et en hauteur d’armoire. Il est recommandé de conserver au moins une rangée de modules disponible ou un pourcentage de réserve pour faciliter les évolutions ultérieures, en cohérence avec les marges prévues par la NF C 15-100.
Quels critères pour choisir un coffret étanche ou une armoire électrique étanche ?
Le choix d’un coffret étanche ou d’une armoire électrique étanche repose d’abord sur l’indice de protection IP, qui définit la résistance aux poussières et à l’eau. Il faut aussi considérer la résistance aux chocs (indice IK), la qualité des joints, des étoupes et des plaques de câbles, ainsi que la compatibilité des matériaux avec l’environnement chimique. Dans les locaux très exposés, une enveloppe en acier ou en inox avec peinture époxy et serrures renforcées offre une meilleure durabilité et une meilleure tenue de l’indice IP dans le temps.
Comment intégrer la maintenance dans la conception d’une armoire de distribution électrique ?
Intégrer la maintenance dès la conception implique de prévoir des accès faciles aux interrupteurs différentiels, aux borniers et aux plaques de montage, ainsi qu’un repérage clair par codes ou étiquettes. Il est utile de réserver des espaces pour les outils de mesure, de faciliter le démontage partiel des modules et de documenter précisément l’armoire via des fiches produits et des schémas à jour. Cette approche réduit les temps d’intervention, limite les erreurs de manipulation et améliore la sécurité des techniciens lors des opérations de contrôle périodique.
