Loadcellen et capteurs de contrainte : une nouvelle base de mesure sur chantier
Dans le BTP, les cellules de charge (load cells) deviennent la référence pour la mesure précise des charges critiques. Ces capteurs transforment chaque force appliquée sur une cellule en signal électrique exploitable, ce qui change profondément la façon dont les équipes contrôlent le poids, la contrainte et la tension sur les structures temporaires ou définitives. Une cellule de charge bien choisie permet de mesurer des forces en continu sur une poutre, un hauban ou un vérin, là où les méthodes traditionnelles restaient ponctuelles et peu intégrées.
Techniquement, une cellule de charge est un capteur équipé d’une jauge de contrainte collée sur un corps d’épreuve, souvent en acier ou en aluminium usiné. Lorsque des efforts sont appliqués sur cette cellule, la déformation minime de la matière modifie la résistance électrique de la jauge de contrainte, ce qui génère un signal proportionnel au poids, à la contrainte ou au couple mesuré et transmis vers un système de mesure numérique. Dans le bâtiment, ces capteurs deviennent essentiels pour les applications de levage, de précontrainte, de vérification de charges sur étaiements et pour les essais de charge sur dalles ou poutres en béton armé.
Les fabricants proposent aujourd’hui des cellules de charge couvrant des plages de charge allant de quelques centaines de grammes à plusieurs centaines de tonnes, ce qui répond à la diversité des besoins sur chantier. Une seule cellule peut contrôler le poids d’un palonnier de grue, tandis que plusieurs cellules montées en réseau mesurent les contraintes globales sur un tablier de pont ou sur un module préfabriqué. Ces cellules et capteurs, lorsqu’ils sont correctement étalonnés, permettent une mesure fiable qui renforce la sécurité des opérations et la traçabilité des essais de réception.
Capteurs connectés et gestion numérique des charges sur les chantiers
Les cellules de charge modernes ne se limitent plus à fournir un simple signal analogique brut difficile à exploiter. De nombreux capteurs intègrent désormais une électronique numérique qui conditionne le signal, applique des corrections de température et transmet les données via des interfaces sans fil adaptées aux logiciels de gestion de chantier. Dans ce contexte, les load cells deviennent de véritables capteurs intelligents qui mesurent la contrainte, la tension et le poids en temps réel, puis envoient ces informations vers des tableaux de bord partagés entre le bureau d’études et le conducteur de travaux.
Cette numérisation rapproche la mesure de charge de la digitalisation globale des approvisionnements et de la logistique de chantier, illustrée par des initiatives comme la digitalisation de l’approvisionnement sur chantier. Les cellules de charge deviennent alors un maillon clé d’une chaîne de données où chaque capteur fournit des informations fiables pour le suivi de charge (load monitoring), ce qui permet d’optimiser les flux de matériaux, les cycles de levage et les séquences de bétonnage. Dans cette logique, une cellule bien intégrée au système d’information permet de mesurer forces et déplacements sans multiplier les interventions humaines risquées.

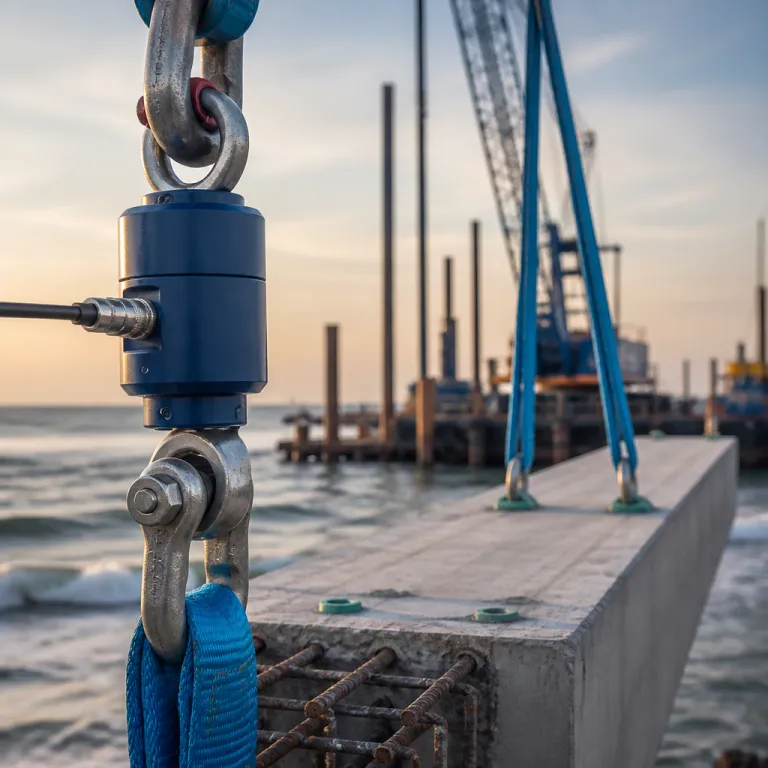

Sur le terrain, les entreprises de construction installent des cellules de charge sur les axes de grues, les tirants d’ancrage, les vérins de mise en tension et les appuis provisoires de poutre. Les signaux issus de ces capteurs sont agrégés par des enregistreurs qui peuvent gérer plusieurs cellules, ce qui permet de suivre simultanément les charges sur différents points sensibles d’un ouvrage. Ces applications pour la surveillance structurelle réduisent les incertitudes, améliorent la sécurité et facilitent la justification documentaire vis-à-vis des contrôleurs techniques et des maîtres d’ouvrage.
Choisir la bonne loadcellen pour chaque application structurelle
La sélection d’une cellule de charge adaptée commence toujours par l’analyse précise des efforts appliqués sur l’élément à instrumenter. Il faut déterminer si la cellule devra mesurer principalement un poids statique, une tension dans un tirant, un couple sur un axe ou une combinaison de contraintes complexes sur une poutre ou un appui. Une fois ces paramètres clarifiés, l’ingénieur peut choisir entre différentes géométries de load cell, comme les cellules à cisaillement, à compression, à traction ou à double poutre de flexion.
Les critères de choix incluent la plage de mesure, la classe de précision, la protection environnementale et la compatibilité avec les systèmes de mesure déjà présents sur le chantier. Pour un suivi de charges sur étais dans un sous-sol humide, une cellule de compression robuste avec indice de protection élevé sera privilégiée, tandis que pour le suivi de charge sur câbles de précontrainte, une cellule de tension spécifique sera plus pertinente. Dans tous les cas, il est essentiel de vérifier que la cellule et les capteurs associés sont certifiés selon des normes reconnues, car ces exigences conditionnent la fiabilité des mesures et la confiance des parties prenantes.
Le choix de l’électronique de lecture et du logiciel de suivi est tout aussi stratégique, notamment pour les petites entreprises qui s’équipent progressivement. Des solutions de logiciel de gestion de chantier intègrent désormais des modules capables de recevoir les signaux issus de plusieurs cellules de charge et de les convertir en indicateurs opérationnels. Ces systèmes permettent de mesurer forces, déplacements et contraintes dans un même environnement numérique, ce qui simplifie la prise de décision et la préparation des rapports de fin de travaux.
Loadcellen, rénovation énergétique et contrôle des structures existantes
La montée en puissance des programmes de rénovation énergétique renforce le rôle des cellules de charge dans l’analyse des structures existantes. Lorsqu’un bâtiment est transformé pour améliorer ses performances thermiques, les ingénieurs doivent vérifier que les nouvelles charges de poids, de contrainte et de tension restent compatibles avec la capacité portante des poutres, planchers et fondations. Les capteurs de charge permettent alors de mesurer les forces réelles lors d’essais de chargement contrôlés, ce qui sécurise les décisions de renforcement ou de maintien en l’état.
Les artisans et PME du BTP sont directement concernés par ces enjeux, notamment dans le cadre des dispositifs d’aide à la rénovation qui ciblent les logements les plus énergivores. Les informations détaillées proposées sur le recentrage des aides montrent que les chantiers de réhabilitation structurelle vont se multiplier. Dans ce contexte, l’usage de cellules de charge et de capteurs de contrainte devient un atout pour justifier les choix techniques et rassurer les propriétaires sur la sécurité de leur immeuble.
Sur le terrain, les applications pour la rénovation vont de la vérification de la capacité d’un plancher bois à supporter une isolation lourde, jusqu’au contrôle des charges sur des poutres métalliques anciennes lors de la création de trémies. Les load cells installées temporairement sous des étais ou sur des appuis permettent de suivre l’évolution des efforts appliqués pendant les phases de dépose et de repose de charges. Ces cellules et capteurs fournissent un signal continu qui documente objectivement le comportement de la structure, ce qui facilite le dialogue entre ingénieurs, entreprises et bureaux de contrôle.
Intégration des loadcellen dans la surveillance structurelle à long terme
Au-delà des essais ponctuels, les cellules de charge s’imposent dans les systèmes de surveillance structurelle à long terme des ouvrages du BTP. Des load cells sont intégrées dès la conception dans les appuis de ponts, les tirants d’ancrage de murs de soutènement ou les câbles de toitures légères, afin de mesurer forces et déplacements sur toute la durée de vie de l’ouvrage. Ces capteurs deviennent des sentinelles qui détectent les dérives de poids, de contrainte ou de tension avant qu’elles ne se traduisent par des désordres visibles.
Les systèmes modernes combinent plusieurs types de capteurs, notamment des cellules de charge, des jauges de contrainte, des capteurs de déplacement et des inclinomètres, pour obtenir une vision globale du comportement structurel. Les signaux issus de ces cellules et capteurs sont centralisés dans des plateformes numériques qui appliquent des algorithmes de détection d’anomalies, ce qui permet de déclencher des inspections ciblées lorsque certaines valeurs seuils sont dépassées. Dans ce schéma, chaque load cell ou réseau de load cells joue un rôle discret mais déterminant pour la sécurité et la durabilité des ouvrages.
Les retours d’expérience montrent que l’intégration précoce de cellules de charge dans les projets de construction réduit les coûts de maintenance et améliore la planification des interventions. Une cellule bien positionnée sur une poutre maîtresse peut, par exemple, révéler une redistribution progressive des charges liée à un tassement différentiel des appuis, ce qui permet d’agir avant l’apparition de fissures importantes. Ces applications pour la surveillance à long terme renforcent la crédibilité des acteurs du BTP qui s’appuient sur des données mesurées plutôt que sur de simples observations visuelles.
Bonnes pratiques d’installation et d’exploitation des loadcellen sur chantier
La performance réelle des cellules de charge dépend étroitement de la qualité de leur installation sur le chantier. Une cellule de charge mal positionnée, mal protégée ou mal câblée peut produire un signal bruité qui fausse la mesure de poids, de contrainte ou de tension, même si le capteur est de haute qualité. Les équipes doivent donc respecter des procédures rigoureuses pour l’alignement mécanique, la protection contre les chocs et l’étanchéité des connexions électriques.
Avant chaque campagne de mesure, il est recommandé de vérifier le zéro de la cellule, de réaliser un contrôle de cohérence avec une charge connue et de documenter les conditions environnementales. Cette approche permet de détecter rapidement une dérive éventuelle du capteur ou un problème de câblage, ce qui évite de baser des décisions importantes sur des données erronées. Les entreprises qui utilisent régulièrement des load cells mettent souvent en place des protocoles internes d’étalonnage et de traçabilité, afin de garantir que chaque cellule et chaque réseau de capteurs restent fiables dans le temps.
Pour faciliter le travail sur le terrain, une courte checklist d’installation et d’étalonnage peut être utilisée : vérifier l’état des surfaces d’appui, contrôler le serrage des fixations, protéger les câbles, confirmer le bon sens de mesure, puis valider le signal avec au moins deux niveaux de charge de référence. La formation des équipes de chantier joue enfin un rôle central dans la réussite de ces mesures, car une cellule de charge n’est pas un simple accessoire mais un instrument de métrologie. Les opérateurs doivent comprendre comment les efforts appliqués sur une poutre ou un appui se traduisent en signal électrique dans la cellule, et comment interpréter les valeurs affichées par les systèmes de mesure. Cette culture de la mesure renforce la sécurité, améliore la qualité des ouvrages et consolide la confiance entre les différents acteurs du projet.
Chiffres clés sur les loadcellen dans le BTP
- Les cellules de charge industrielles couvrent généralement des plages de mesure allant d’environ 0,3 kilogramme à plusieurs centaines de tonnes, ce qui permet de traiter aussi bien les essais de laboratoire que les levages lourds sur chantier.
- Les classes de précision courantes atteignent des niveaux comparables à la classe C3 des recommandations internationales pour les cellules de charge, ce qui autorise des mesures de poids et de contrainte avec des incertitudes adaptées aux exigences du contrôle technique.
- Certains fabricants proposent des cellules de charge capables de supporter des charges supérieures à 500 tonnes, ce qui répond aux besoins spécifiques des modules préfabriqués lourds et des ouvrages offshore manipulés par les entreprises de génie civil.
- La généralisation des interfaces numériques et des transmissions sans fil dans les load cells réduit significativement le temps d’installation sur chantier, tout en facilitant l’intégration des signaux de capteurs dans les systèmes de supervision existants.
FAQ sur les loadcellen et la mesure de charges dans le BTP
À quoi sert une loadcellen sur un chantier de construction ?
Une cellule de charge sert à transformer une force mécanique, comme un poids ou une tension, en signal électrique mesurable. Sur un chantier, elle permet de contrôler les charges sur les grues, les étais, les tirants ou les appuis provisoires, afin de garantir que les efforts restent dans les limites prévues par le calcul. Ces mesures renforcent la sécurité des opérations et facilitent la traçabilité des essais de chargement.
Comment choisir le type de cellule de charge adapté à une application ?
Le choix du type de cellule de charge dépend principalement de la nature de l’effort à mesurer, de la plage de charge et de l’environnement d’utilisation. Pour une compression verticale sur un appui, on privilégie une cellule de compression, tandis que pour une tension dans un câble, on utilise une cellule de traction spécifique. Il faut aussi tenir compte des contraintes de montage, de la protection contre l’humidité et de la compatibilité avec les systèmes de lecture existants.
Quelle précision peut-on attendre des mesures réalisées avec des loadcellen ?
Les cellules de charge modernes offrent des précisions adaptées aux besoins du BTP, avec des erreurs relatives souvent inférieures à quelques dixièmes de pour cent de la pleine échelle. Cette précision est suffisante pour la plupart des essais de chargement sur structures, à condition que l’installation et l’étalonnage soient réalisés correctement. La qualité de l’électronique de mesure et la stabilité des conditions environnementales influencent également la fiabilité des résultats.
Les cellules de charge peuvent-elles être utilisées pour la surveillance à long terme d’un ouvrage ?
Oui, de nombreuses cellules de charge sont conçues pour rester en place pendant toute la durée de vie d’un ouvrage, notamment dans les appuis de ponts ou les tirants d’ancrage. Elles permettent de suivre l’évolution des efforts dans le temps et de détecter d’éventuelles dérives liées au vieillissement des matériaux ou aux changements d’exploitation. Ces données contribuent à optimiser la maintenance et à prolonger la durée de service des structures.
Quelles précautions prendre lors de l’installation de capteurs de charge sur chantier ?
Lors de l’installation, il faut veiller à l’alignement mécanique de la cellule, à la propreté des surfaces d’appui et à la protection contre les chocs ou les surcharges accidentelles. Le câblage doit être soigné, avec des connexions étanches et protégées des agressions mécaniques ou chimiques. Un contrôle initial avec une charge connue permet de valider le bon fonctionnement du capteur avant le démarrage des mesures opérationnelles.
Références expertes
OIML R60 : Recommandations internationales pour les cellules de charge utilisées dans les instruments de pesage à fonctionnement non automatique (édition 2017).
Guide pratique de la mesure des contraintes et des déformations dans les structures, Fédération internationale du béton (fib), Bulletin technique.
Recommandations professionnelles pour la surveillance structurelle des ouvrages d’art, Association française de génie civil (AFGC).
