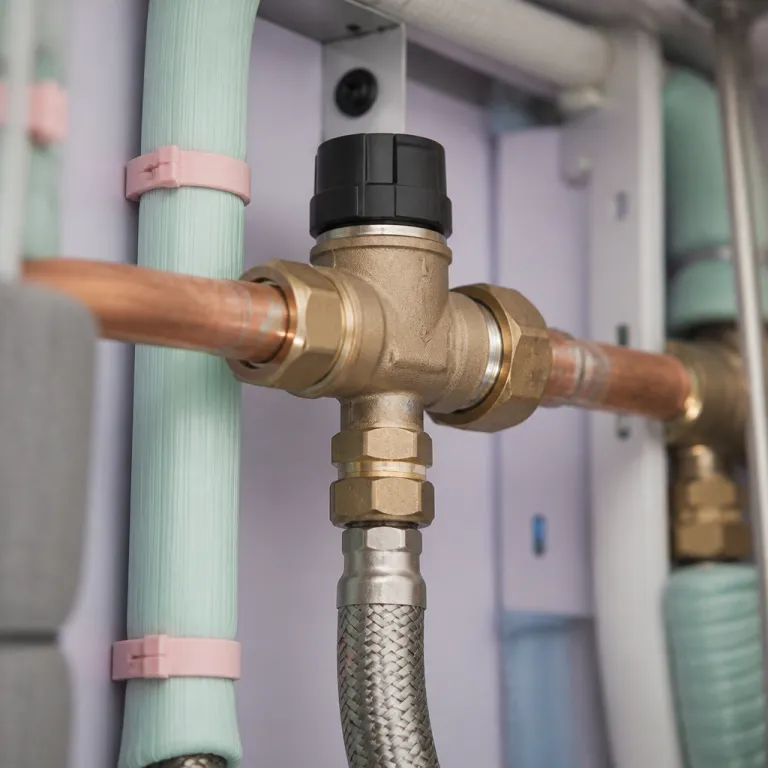

Vanne 3 voies Siemens : rôle stratégique dans les réseaux de chauffage
Dans un réseau de chauffage moderne, chaque vanne 3 voies Siemens constitue un organe central de régulation hydraulique. Grâce à ses trois voies et à un siège de précision, cette vanne mélange ou dérive les flux d’eau entre boucle de production et boucle de retour pour stabiliser la température de départ. Dans les bâtiments tertiaires comme dans le résidentiel collectif, cette modulation limite les surchauffes, réduit la pression inutile dans les circuits et améliore le confort des occupants tout en optimisant la consommation d’énergie.
Une vanne 3 voies Siemens se distingue par une large plage de température de service, généralement comprise entre 1 et 120 °C, ce qui permet de gérer aussi bien l’eau glacée que l’eau de chauffage. Les produits de la gamme, comme les vannes à siège VVF31 ou VVF42 (voir fiches techniques Siemens VVF31.. et VVF42..), couvrent plusieurs diamètres nominaux, avec des coefficients de débit kvs adaptés aux puissances des chaudières, pompes à chaleur ou groupes froids installés dans le bâtiment. Cette capacité à moduler le débit d’eau selon la demande réelle fait de chaque produit un levier direct de performance énergétique pour le maître d’ouvrage et l’exploitant.
Dans la pratique, les vannes sont intégrées dans les sous-stations, les centrales de traitement d’air ou les circuits de plancher chauffant, où elles assurent la régulation de mélange ou de dérivation. Une vanne 3 voies Siemens peut par exemple mélanger l’eau chaude issue de la chaudière avec l’eau de retour plus froide pour maintenir une température constante dans un réseau basse température. En multipliant ces points de régulation, les concepteurs d’installations obtiennent des réseaux plus stables, moins sensibles aux variations de charge et plus simples à équilibrer hydrauliquement.
Architecture technique : siège, servomoteur et course de la vanne
Sur le plan mécanique, une vanne 3 voies Siemens repose sur un corps en bronze ou en laiton, un siège usiné avec précision et un obturateur guidé sur toute sa course. Le choix du matériau, souvent le laiton ou le bronze, garantit une bonne tenue à la corrosion des fluides eau utilisés dans les réseaux fermés ou ouverts. La qualité du siège conditionne directement l’étanchéité interne, la stabilité de la pression différentielle et la finesse de la régulation, notamment pour les vannes à siège de la série VVF ou VVG décrites dans les fiches de produit Siemens.
Pour automatiser la manœuvre, la vanne est associée à un servomoteur adapté à la course et au couple nécessaires, ce qui explique l’importance de bien associer vannes et servomoteurs Siemens dès la phase d’étude. Les servomoteurs électriques ou électrohydrauliques, tels que les gammes SAX, SQS ou SKD, pilotent l’ouverture des voies en fonction d’un signal de régulation, généralement 0–10 V ou 4–20 mA, transmis par l’automate de gestion technique du bâtiment. Cette association cohérente entre vanne, servomoteur et loi de commande permet d’obtenir une régulation progressive, sans à-coups, même lorsque la pression dans le réseau varie fortement.
Dans une logique de digitalisation de l’approvisionnement, de plus en plus de bureaux d’études s’appuient sur des plateformes spécialisées pour sélectionner rapidement les bons produits Siemens. Les fiches techniques détaillent la course de la tige, le type de raccordement fileté ou à brides, la pression nominale admissible PN et la plage de température, ce qui facilite le dimensionnement. En croisant ces données avec les besoins de chauffage et de refroidissement, le prescripteur sécurise le choix de chaque vanne 3 voies et limite les risques de sous-dimensionnement, de bruit hydraulique ou de servomoteur surdimensionné.
Dimensionnement hydraulique : débit, pression et choix des voies
Le dimensionnement d’une vanne 3 voies Siemens commence toujours par le calcul du débit d’eau nécessaire au chauffage ou au refroidissement de la zone concernée. À partir de ce débit et de la perte de charge souhaitée, le concepteur choisit un modèle dont le coefficient de débit kvs et la pression nominale PN correspondent au réseau. Une vanne mal dimensionnée, avec un kvs trop élevé, entraînera une régulation instable, une autorité de régulation insuffisante et une course de servomoteur sous-exploitée.
Les gammes Siemens couvrent des diamètres nominaux allant de DN 15 à DN 80, avec des kvs étagés pour s’adapter à la plupart des puissances rencontrées dans le bâtiment, ce qui simplifie la standardisation des produits sur un parc immobilier. Une vanne à boisseau sphérique 3 voies, par exemple de la série VBI ou VBF, supporte des pressions plus élevées et convient bien aux réseaux de chauffage urbain ou aux installations industrielles intégrées dans des bâtiments logistiques. À l’inverse, une vanne à siège 3 voies sera privilégiée pour les centrales de traitement d’air où la précision de la régulation prime sur la robustesse mécanique extrême.
Les nouvelles pratiques de modélisation numérique, comme le BIM et l’impression 3D de composants de maquettes, renforcent cette approche de dimensionnement précis. En intégrant les vannes 3 voies Siemens dans les maquettes numériques, les équipes anticipent les contraintes de raccordement, de maintenance et de circulation des fluides eau. Cette anticipation réduit les reprises sur chantier, sécurise les performances de régulation et améliore la coordination entre lots CVC et structure, en particulier lorsque plusieurs vannes et servomoteurs sont regroupés dans des locaux techniques exigus.
Exemple de dimensionnement simplifié : pour un circuit de chauffage de 50 kW avec un écart de température de 20 K, le débit d’eau est d’environ 2,15 m³/h. En visant une perte de charge de 10 kPa sur la vanne, le concepteur choisira dans la fiche Siemens une vanne à siège DN 20 avec kvs voisin de 2,5 m³/h, ce qui garantit une bonne autorité de régulation et limite le bruit hydraulique.
Compatibilité des produits Siemens avec les fluides eau et les matériaux du réseau
Une vanne 3 voies Siemens est conçue pour fonctionner avec différents fluides eau, qu’il s’agisse d’eau de chauffage, d’eau glacée ou d’eau de refroidissement traitée. La compatibilité chimique entre le fluide, le laiton ou le bronze du corps de vanne et les joints internes doit être vérifiée pour éviter les phénomènes de corrosion, d’entartrage prématuré ou de colmatage du siège. Dans les réseaux d’eau potable ou d’eau sanitaire, seules certaines vannes à siège spécifiques répondent aux exigences de qualité de matériau et de propreté imposées par la réglementation, mentionnées dans les fiches de conformité produit.
Les fiches techniques Siemens précisent toujours la plage de température admissible, la pression maximale et les types de fluides autorisés, ce qui permet d’adapter le produit à chaque utilisation. Pour un réseau de chauffage basse température, une vanne 3 voies en laiton PN 16 avec servomoteur électrique suffira généralement, tandis qu’un réseau d’eau glacée à forte pression pourra nécessiter une vanne à boisseau sphérique plus robuste. Cette granularité dans l’offre de produits aide les exploitants à standardiser leurs vannes servomoteurs tout en respectant les contraintes de chaque circuit et les particularités des fluides eau utilisés.
Dans les bâtiments à haute performance énergétique, la qualité de la régulation dépend aussi de la stabilité des caractéristiques hydrauliques dans le temps, ce qui impose un suivi rigoureux des fluides eau. Un traitement d’eau adapté limite l’encrassement du siège et des voies internes, préserve la course du servomoteur et maintient la précision de la régulation. Les exploitants qui documentent soigneusement chaque produit installé, avec sa fiche de maintenance et ses paramètres de pression, réduisent les risques de dérive de performance sur la durée de vie du bâtiment et facilitent les audits énergétiques.
Intégration dans la régulation CVC et tendances numériques dans le BTP
Dans une installation CVC complète, chaque vanne 3 voies Siemens s’intègre dans une boucle de régulation pilotée par un automate ou un régulateur d’ambiance. Le servomoteur reçoit un signal proportionnel à l’écart entre la température mesurée et la consigne, puis ajuste la position de la vanne pour moduler le débit d’eau. Cette logique de régulation s’applique aussi bien aux centrales de traitement d’air qu’aux sous-stations de chauffage urbain ou aux circuits de plancher chauffant alimentés par des générateurs à condensation.
La montée en puissance des systèmes de gestion technique centralisée renforce le rôle des vannes servomoteurs Siemens, qui deviennent des points de données à part entière dans le bâtiment connecté. En instrumentant les réseaux avec des capteurs de température, de pression et de débit, les exploitants peuvent corréler le comportement de chaque produit avec la performance globale de la régulation. Cette approche permet de détecter rapidement une vanne 3 voies bloquée, un servomoteur en fin de course ou un problème de raccordement hydraulique mal équilibré, avant que les dérives ne se traduisent par des surconsommations.
Pour sécuriser ces choix techniques, de nombreux acteurs du BTP s’appuient sur des catalogues numériques de fournisseurs de matériel électrique et CVC. L’accès rapide aux fiches de produits Siemens, avec les données de pression, de plage de température et de compatibilité de servomoteurs, facilite la prescription et la commande. Cette continuité numérique, du bureau d’études au chantier, réduit les erreurs de référence et garantit que la bonne vanne 3 voies Siemens arrive au bon endroit, au bon moment, avec le servomoteur adapté à son utilisation.
Maintenance, exploitation et retour d’expérience sur les vannes 3 voies Siemens
En phase d’exploitation, la fiabilité d’une vanne 3 voies Siemens dépend autant de la qualité initiale du produit que de la maintenance préventive mise en place. Un contrôle périodique de la course du servomoteur, de l’étanchéité du siège et de la pression différentielle permet de détecter les dérives avant qu’elles n’affectent le confort. Les exploitants expérimentés savent qu’une vanne qui ne manœuvre jamais finit par se gripper, d’où l’intérêt de séquences d’auto-exercice programmées dans la régulation ou directement dans certains servomoteurs intelligents.
Les retours d’expérience montrent que les vannes en laiton ou en bronze, correctement dimensionnées et installées avec un raccordement adapté, conservent leurs performances de régulation pendant de longues années. Les fiches de maintenance doivent mentionner la plage de température réellement observée, les incidents de surpression éventuels et les interventions sur les servomoteurs, afin de constituer un historique exploitable. Cette traçabilité facilite les arbitrages entre remplacement préventif d’un produit et prolongation de son utilisation grâce à un simple changement de servomoteur ou de kit d’étanchéité.
Dans les grands ensembles immobiliers, la standardisation sur une gamme de vannes servomoteurs Siemens simplifie la gestion du stock de pièces de rechange et réduit les temps d’immobilisation des circuits de chauffage. Les équipes d’exploitation peuvent ainsi intervenir rapidement sur une vanne 3 voies défaillante, en remplaçant uniquement le servomoteur ou le kit d’étanchéité du siège. Cette approche pragmatique améliore la continuité de service, limite les variations de température ressenties par les occupants et contribue à la maîtrise durable des consommations d’énergie et des coûts d’exploitation.
Dépannage rapide (terrain) :
Symptôme : zone qui ne chauffe plus ou très lentement.
Cause probable : servomoteur bloqué en fin de course ou vanne grippée.
Action : vérifier l’alimentation du servomoteur, manœuvrer la tige de vanne manuellement si possible, contrôler la pression différentielle.
Symptôme : bruit important au niveau de la vanne.
Cause probable : vanne surdimensionnée (kvs trop élevé) ou pression trop forte.
Action : comparer le kvs réel avec la fiche produit, ajuster la pression différentielle ou prévoir un remplacement par un diamètre inférieur.
Perspectives d’innovation : vannes intelligentes et optimisation énergétique dans le BTP
Les tendances actuelles dans le BTP orientent clairement les fabricants vers des vannes 3 voies Siemens de plus en plus communicantes et intégrées aux systèmes de supervision. L’objectif est de transformer chaque vanne en capteur actif, capable de remonter des informations sur sa position, la pression locale et la température du fluide. Cette granularité de données ouvre la voie à des stratégies de régulation avancées, basées sur l’analyse en temps réel du comportement hydraulique du bâtiment et des interactions entre les différents circuits d’eau.
Dans ce contexte, les produits Siemens évoluent vers des solutions où le servomoteur embarque davantage d’intelligence, avec des fonctions d’auto-adaptation de la course et de diagnostic intégré. Les exploitants peuvent ainsi identifier à distance une vanne 3 voies qui force, un siège encrassé ou un problème de raccordement, avant même que les occupants ne perçoivent une baisse de confort. Cette capacité de maintenance prédictive s’inscrit pleinement dans les objectifs de réduction des consommations de chauffage et de climatisation fixés aux bâtiments performants et aux opérations de rénovation énergétique.
À mesure que les réglementations renforcent les exigences de performance énergétique, la place des vannes servomoteurs Siemens dans la stratégie globale de régulation devient encore plus centrale. Les concepteurs qui intègrent dès la phase d’esquisse le choix des vannes, des servomoteurs et des plages de température de fonctionnement se donnent une marge de manœuvre précieuse pour optimiser les réseaux. Dans un secteur du BTP en pleine transformation numérique, la maîtrise de ces composants hydrauliques reste un savoir-faire clé pour concilier confort, sobriété énergétique et durabilité des installations.
Chiffres clés sur les vannes 3 voies Siemens dans le bâtiment
- Les vannes 3 voies Siemens couvrent des diamètres nominaux typiques de DN 15 à DN 80, ce qui permet de traiter aussi bien des petits circuits de chauffage de zone que des colonnes principales de distribution dans les bâtiments tertiaires.
- Les coefficients de débit kvs des modèles courants s’échelonnent d’environ 1,6 à plus de 60 m³/h, offrant aux concepteurs une large palette pour ajuster précisément les pertes de charge, l’autorité de régulation et la stabilité de la température.
- La pression nominale la plus répandue pour ces vannes est PN 16, suffisante pour la majorité des réseaux CVC de bâtiments tertiaires et résidentiels, tandis que certains modèles à boisseau sphérique atteignent des pressions plus élevées pour des usages spécifiques.
- La plage de température de service habituelle, de l’ordre de 1 à 120 °C, autorise l’utilisation des mêmes familles de produits pour l’eau glacée, l’eau de refroidissement et l’eau de chauffage, ce qui simplifie la standardisation des références sur un parc immobilier.
- Les vannes 3 voies Siemens sont conçues pour être compatibles avec plusieurs familles de servomoteurs électriques ou électrohydrauliques, ce qui permet de mutualiser les actionneurs sur différents diamètres et types de corps de vanne tout en conservant une régulation homogène.
Tableau comparatif simplifié (extrait de gammes Siemens)
- VVF31.. : vanne à siège, DN 15 à DN 50, kvs typiques de 1,6 à 25 m³/h, PN 16, usage recommandé : circuits de chauffage et d’eau glacée standard.
- VVF42.. : vanne à siège, DN 15 à DN 80, kvs étendus jusqu’à environ 40 m³/h, PN 16, usage : réseaux de puissance plus élevée et centrales de traitement d’air.
- VBI/VBF : vannes 3 voies à boisseau sphérique, DN 15 à DN 80, kvs élevés et PN supérieurs selon fiche, usage : chauffage urbain, applications industrielles et circuits soumis à de fortes pressions.
FAQ sur la vanne 3 voies Siemens dans le BTP
À quoi sert une vanne 3 voies Siemens dans une installation de chauffage ?
Une vanne 3 voies Siemens sert principalement à mélanger ou dériver les flux d’eau entre départ et retour pour maintenir une température stable dans les circuits de chauffage ou de refroidissement. Elle permet d’ajuster le débit de fluide en fonction des besoins réels des émetteurs, comme les radiateurs, ventilo-convecteurs ou planchers chauffants. Cette fonction de régulation améliore le confort, réduit les consommations d’énergie du bâtiment et protège les générateurs contre les retours trop froids.
Comment choisir le bon diamètre et le bon kvs pour une vanne 3 voies Siemens ?
Le choix du diamètre et du kvs d’une vanne 3 voies Siemens se fait à partir du débit d’eau nécessaire et de la perte de charge souhaitée sur la vanne. Les fiches techniques indiquent pour chaque produit le kvs correspondant, ce qui permet de sélectionner le modèle offrant une régulation stable sans excès de bruit hydraulique. Il est recommandé de viser une perte de charge significative mais raisonnable sur la vanne pour garantir une bonne autorité de régulation et une utilisation optimale de la course du servomoteur.
Quelle est la différence entre une vanne à siège 3 voies et une vanne à boisseau sphérique 3 voies ?
Une vanne à siège 3 voies utilise un obturateur qui se déplace sur un siège usiné pour moduler le débit, ce qui offre une grande précision de régulation et une bonne étanchéité interne. Une vanne à boisseau sphérique 3 voies repose sur une bille percée qui pivote, ce qui la rend très robuste et adaptée aux pressions plus élevées, mais parfois un peu moins fine pour la modulation. Le choix entre les deux dépend du type d’installation, des pressions en jeu, des exigences de confort acoustique et des contraintes de maintenance.
Comment associer correctement un servomoteur à une vanne 3 voies Siemens ?
Pour associer un servomoteur à une vanne 3 voies Siemens, il faut vérifier la compatibilité mécanique (type de raccordement sur la tige, course, couple nécessaire) et la compatibilité électrique (tension d’alimentation, type de signal de commande). Les tableaux de correspondance fournis par Siemens indiquent quels servomoteurs conviennent à chaque famille de vannes. Une association correcte garantit une manœuvre fiable, une régulation progressive, une durée de vie optimale de l’ensemble et une intégration simple dans la régulation CVC existante.
Quelles précautions de maintenance prendre pour prolonger la durée de vie d’une vanne 3 voies Siemens ?
Pour prolonger la durée de vie d’une vanne 3 voies Siemens, il est essentiel de maintenir une qualité d’eau correcte, de vérifier périodiquement la course du servomoteur et l’étanchéité du siège, et de programmer des manœuvres régulières pour éviter le grippage. La tenue à la pression et à la température doit être contrôlée lors des visites de maintenance, en particulier après des incidents de surchauffe ou de surpression. Une documentation rigoureuse des interventions, intégrée à la fiche de suivi du produit, facilite le suivi et permet d’anticiper les remplacements avant l’apparition de dysfonctionnements majeurs.
